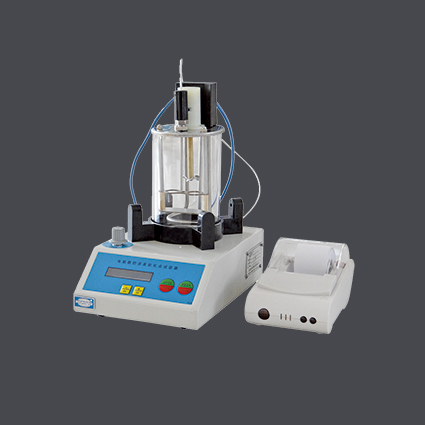

1、將金屬環置于涂有甘油滑石粉隔離劑（甘油：滑石粉=2：1）的玻璃板上。將瀝青加熱（石油瀝青加熱≤估計軟

化點+90℃，煤瀝青加熱≤估計軟化點+50℃），攪拌、過篩后注入金屬環內略高出環面上。

2、如估計試樣軟化點高于120℃，則金屬環與金屬板（不用玻璃板）均應預熱至80—100℃.

3、試樣在15—30℃的室溫中放置至少30min后，用熱刮刀刮除環面上的試樣，務使與環面齊平。

4、將盛有試樣的金屬環及玻璃板（或金屬板）置于盛有清水（估計軟化點低于80℃）或甘油（估計軟化點高于80℃）的保溫槽內至少15min,水溫保持為5±0.5℃，甘油為32±1℃，同時將鋼球、鋼球定位環和換架等置于同條件的水或甘油中恒溫至少15min。

5、將標稱容積600ml的玻璃燒杯內注入新煮沸并冷卻至5±0.5℃的蒸餾水或32±1℃的甘油，使液面略低于將要放入

的環架立桿上的深標記。

6、將盛有試樣的金屬環放置在環架上層版的圓孔上，套上鋼球定位環，把整個環架放入燒杯內，調整液面至立桿上

水深標記，并保持相應溫度，環架任何部分不得附有氣泡。

7、將溫度計（用于水中測溫的為0-100℃，用于甘油中測溫的為0-200℃）由頂層板的中心圓孔垂直插入，使水銀球底與金屬環下面齊平。

8、將燒杯移至放有石棉網的調溫電爐上，然后將鋼球放在試樣上，立即開啟電爐加熱，使杯內液體溫度控制在3min后保持梅min上升5±0.5℃.

9、試樣受熱軟化下墜至與下層板表面接觸時，記取溫度，取其同一試驗的二個值的平均值為試驗結果。
10、試驗完畢，立即關閉電爐，切斷電源，移開燒杯至放有石棉網的工作臺上， 將杯內水（如為甘油則待其冷卻后

回收其未被污染部分，剩余部分同水）倒掉，去除瀝青試樣，用浸有汽油的棉紗擦洗金屬環、鋼球定位環、鋼球及

環架，并用干棉紗擦凈，將鋼球涂以少許油脂以防生銹。
